ESPradio
Инструкция по сборке ESPradio из набора

Сборка

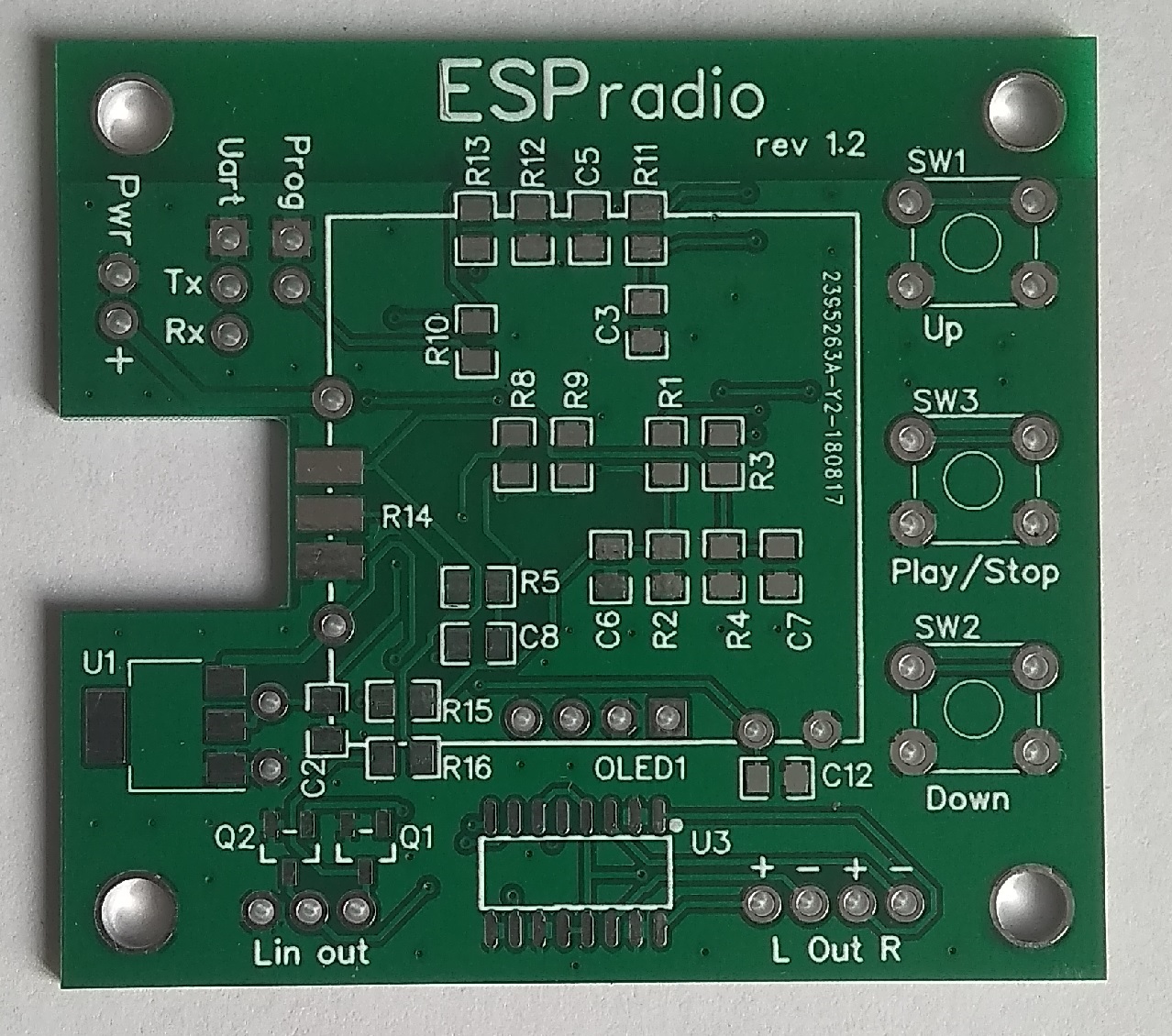

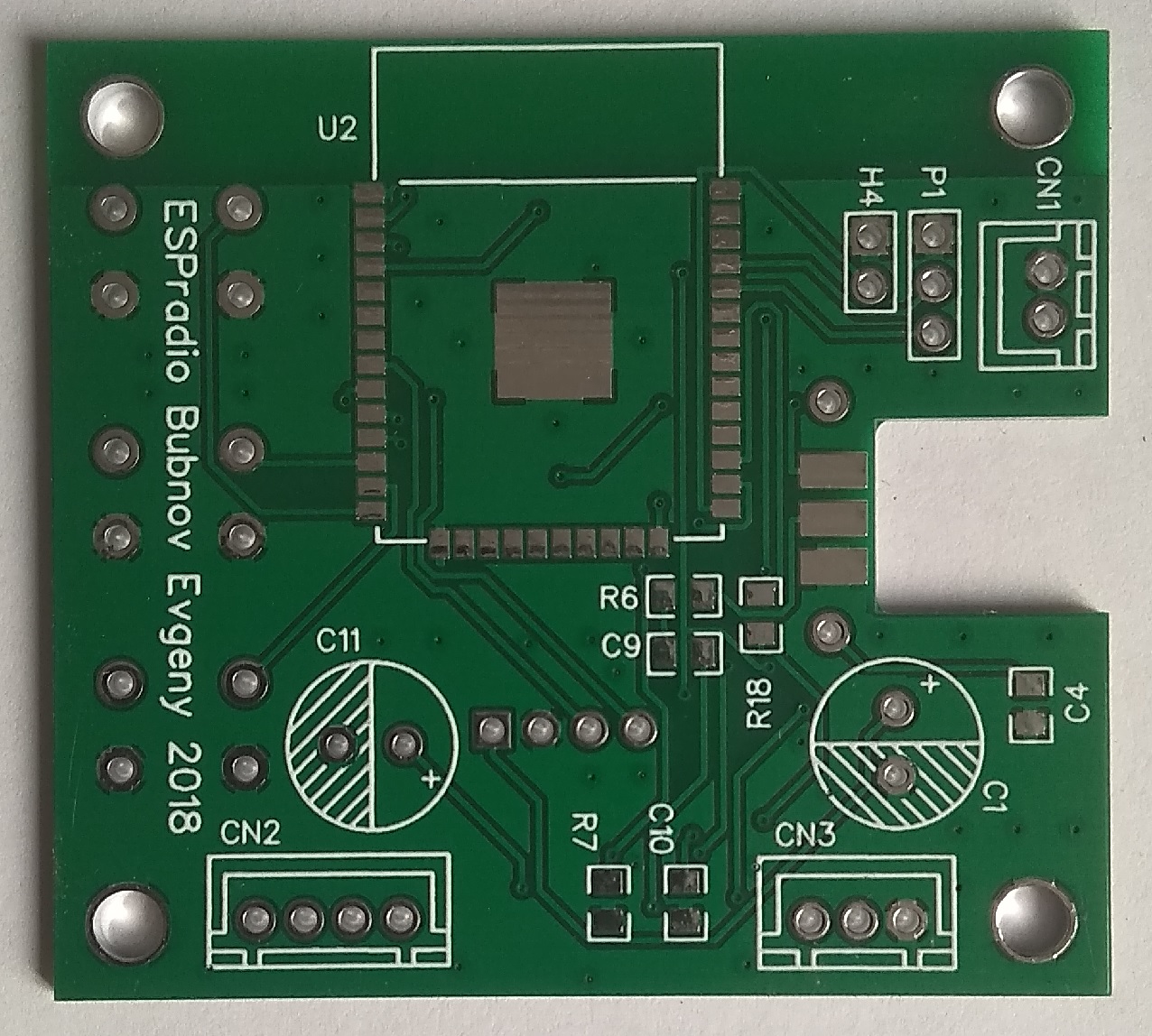

Первым делом осматриваем плату.

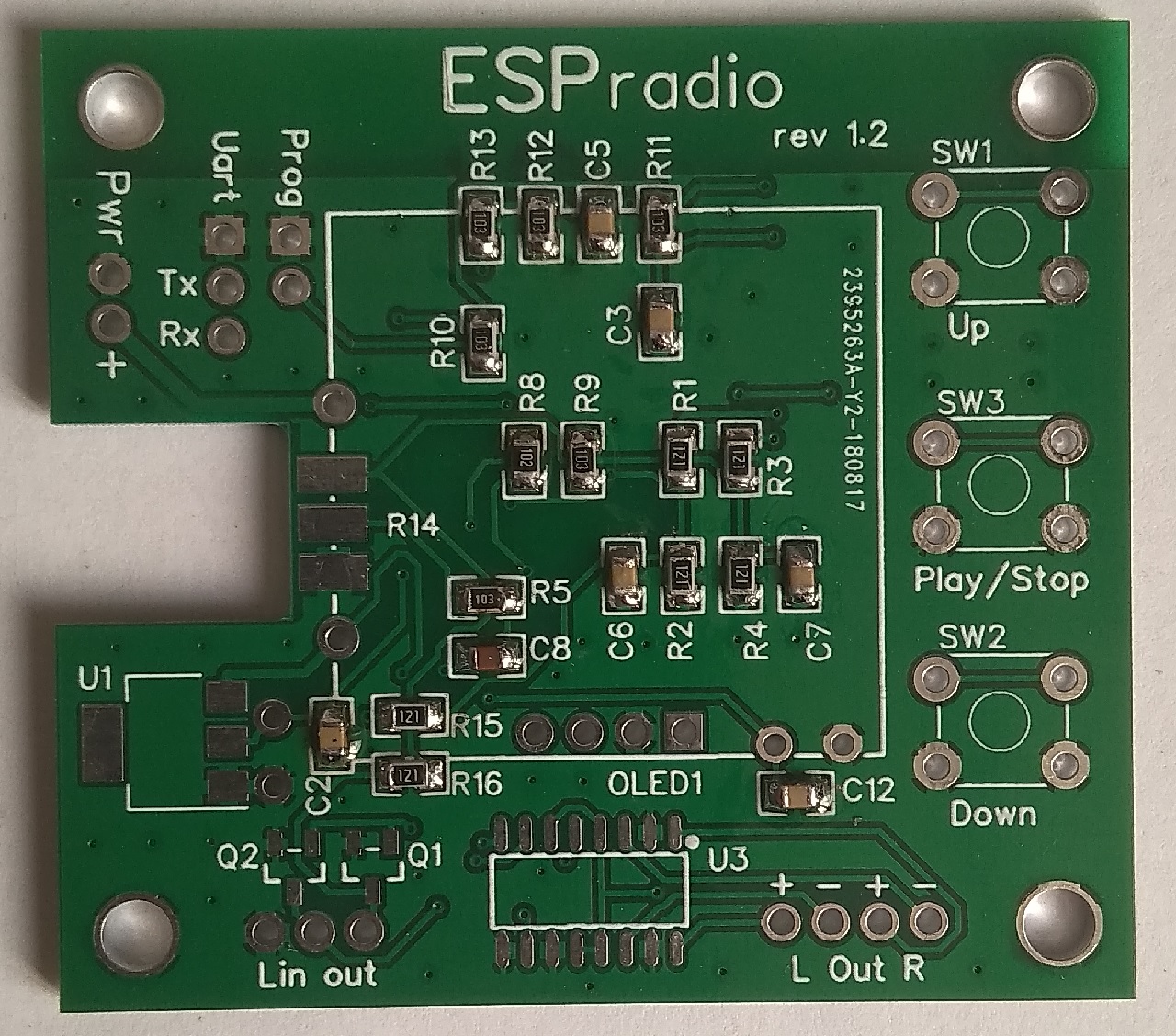

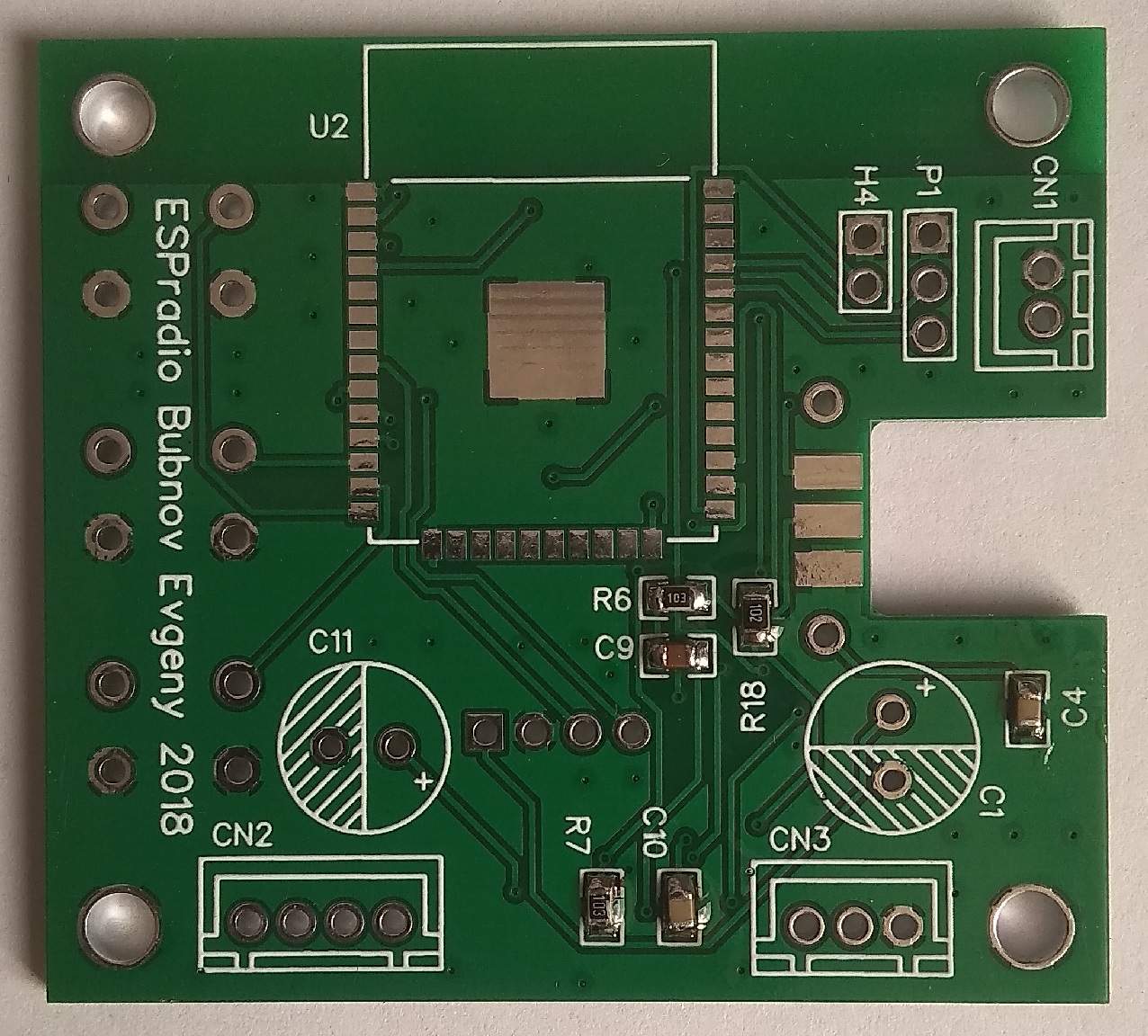

После чего наносим флюс, расставляем резисторы и конденсаторы согласно представленных ниже фото и запаиваем.

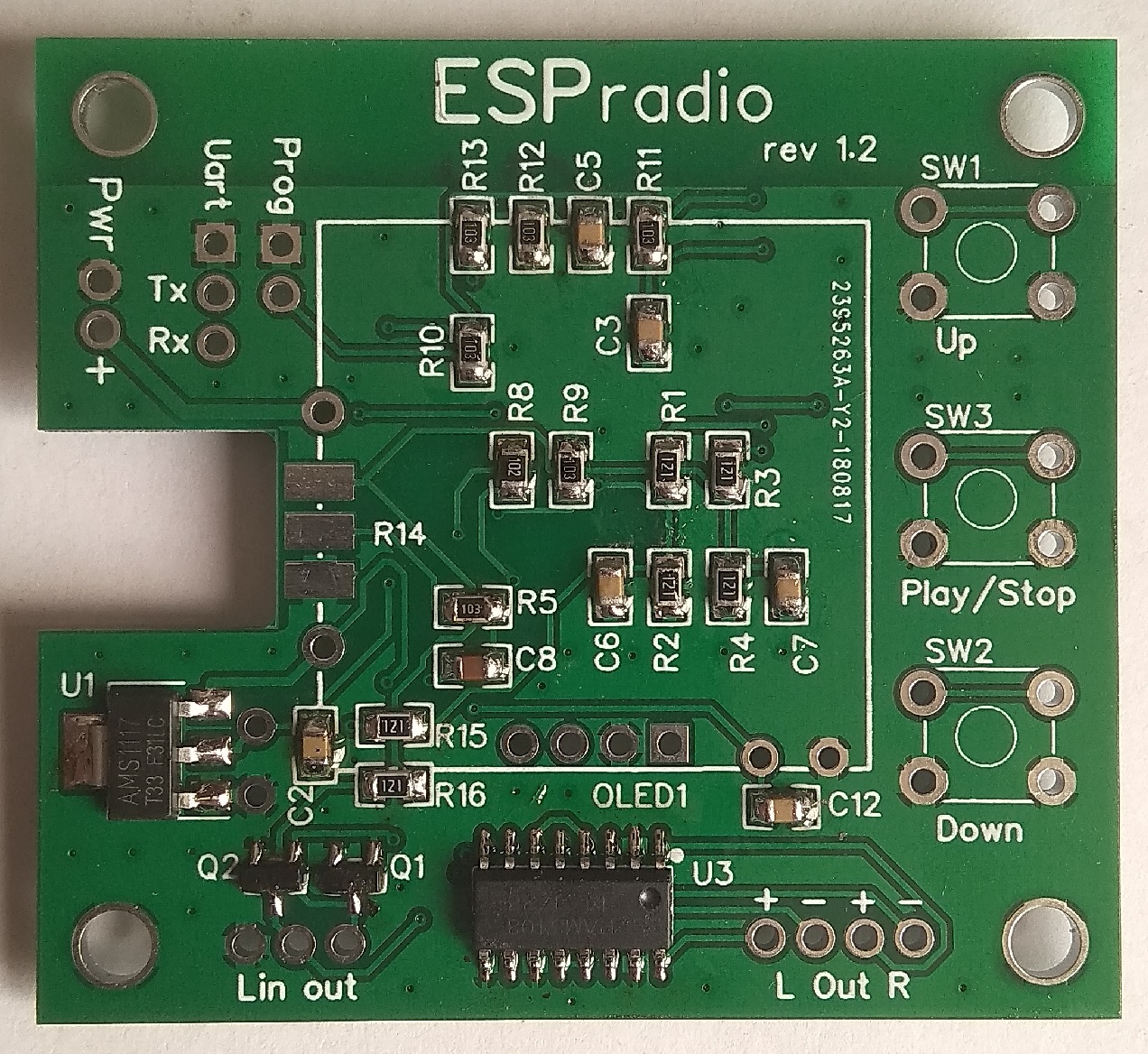

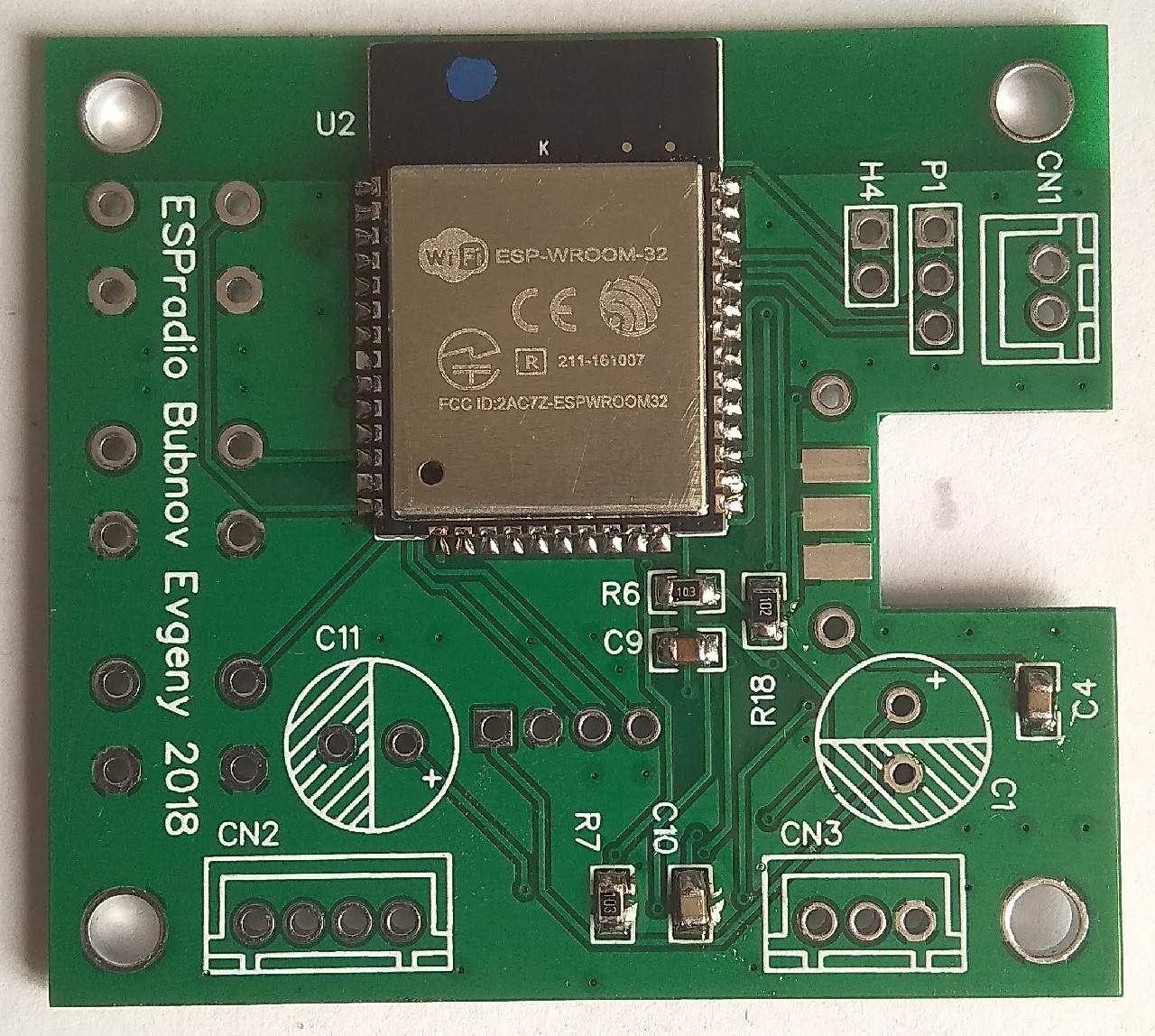

Следующим этапом запаиваем все активные компоненты транзисторы, микросхемы и модуль ESP32.

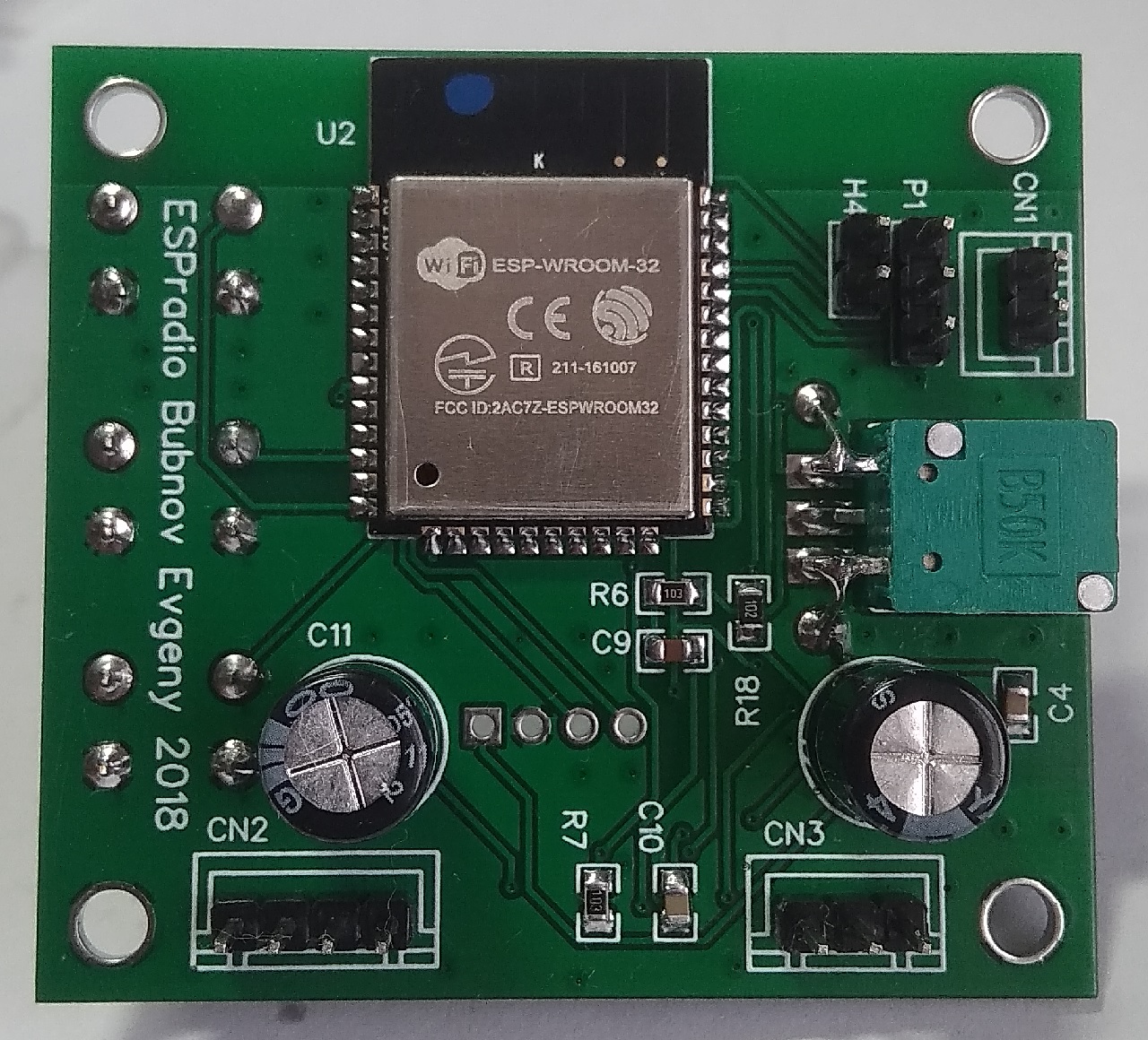

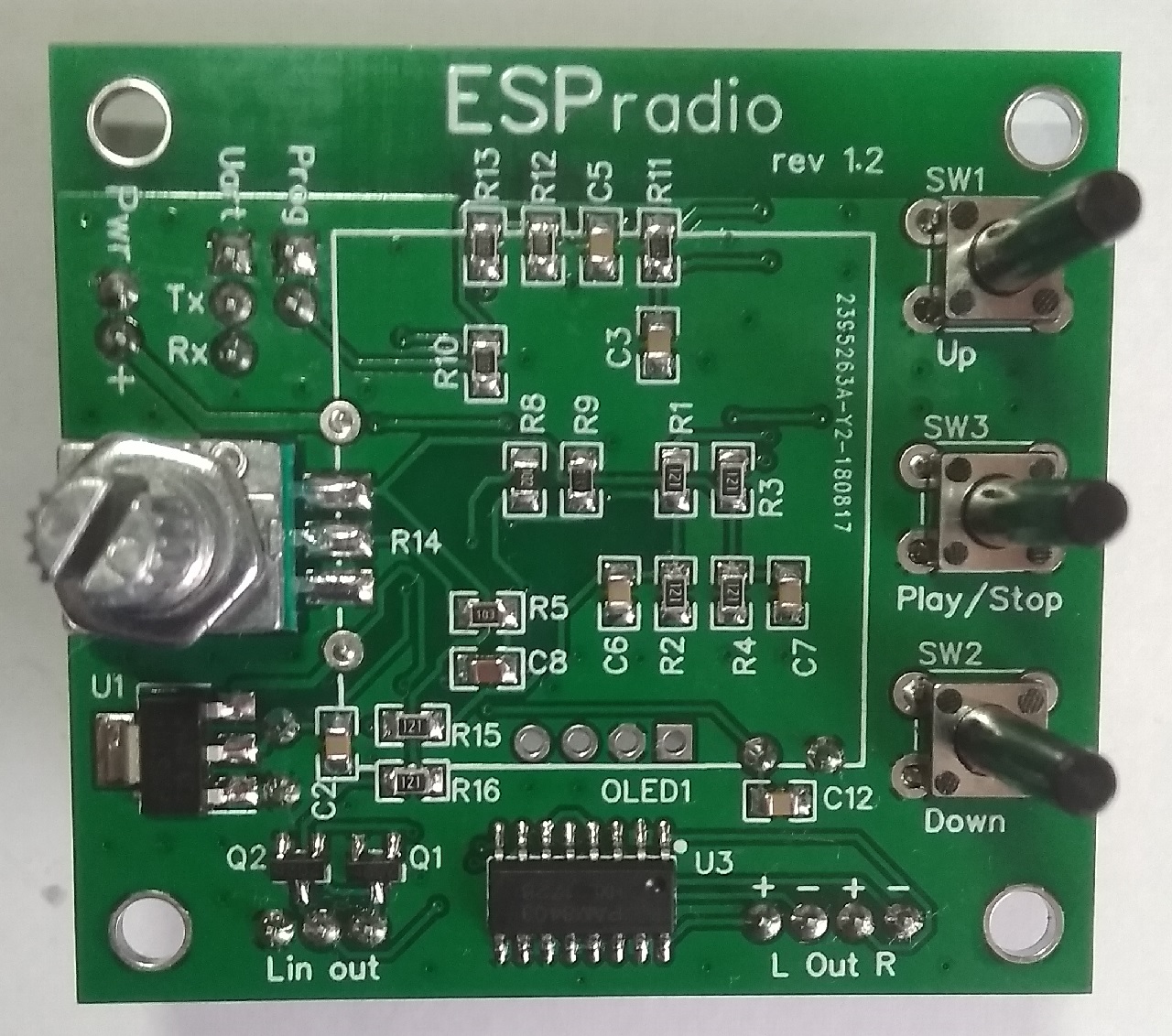

После того как запаяли промываем плату от остатков флюса и начинаем монтаж остальных компонентов: переменный резистор, тактовые кнопки, разъемы и электролитические конденсаторы.

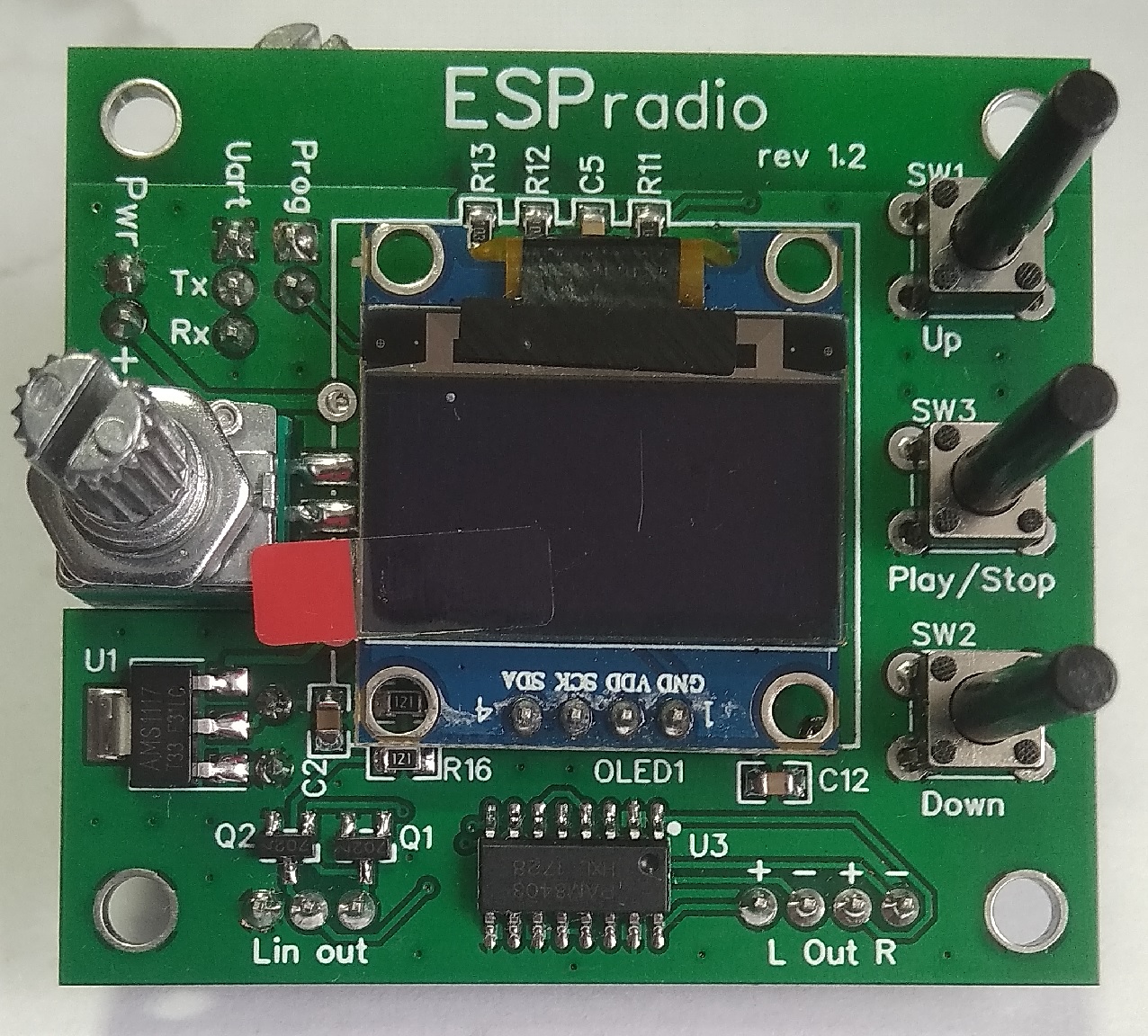

При необходимости локально отмываем флюс на запаянных компонентах. Перед монтажом дисплея проверяем его распиновку, согласно плате и схеме приемника. В случае необходимости перепаиваем перемычки на дисплее чтобы привести полярность дисплея к схеме приемника. После чего приступаем к запайке дисплея.



Прошивка

Для того чтобы перевести модуль в режим загрузки прошивки необходимо:
1. Подключить USB-UART конвертер с логическими уровнями 3.3v к гнезду P1 Uart (см.фото)
2. Установить перемычку H4 Prog (см.фото)
3. Подать питание на приемник

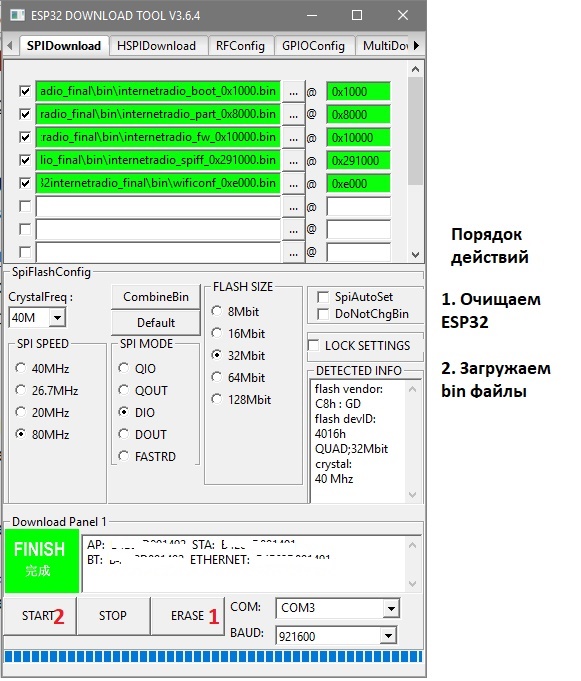

Далее, потребуется утилита Flash download tools прошивка будет осуществляется при помощи ее. Важное замечание, Flash download tools необходимо разворачивать в корень диска и путь к файлам прошивки не должен содержать кириллических символов. Перед первой прошивкой необходимо воспользоваться опцией ERASE в настройках Flash download tools (см.картинку).

Конфигурацию SpiFlash модуля устанавливаем согласно картинки. CrystalFreq- 40M, Spi Speed- 80MHz, Spi Mode- DIO, Flash Size- 32Mbit (зависит от применяемого модуля). Указать адреса секций согласно файлам (см.картинку): 0x1000- загрузчик, 0x8000- разметка разделов, 0x10000- прошивка, 0x291000- разметка spiff, 0xe000- калибровочные данные. Выбрать COM порт uart конвертера, установить скорость Baud 921600 и нажать кнопку Start. Если все сделано верно то должен пойти процесс прошивки.

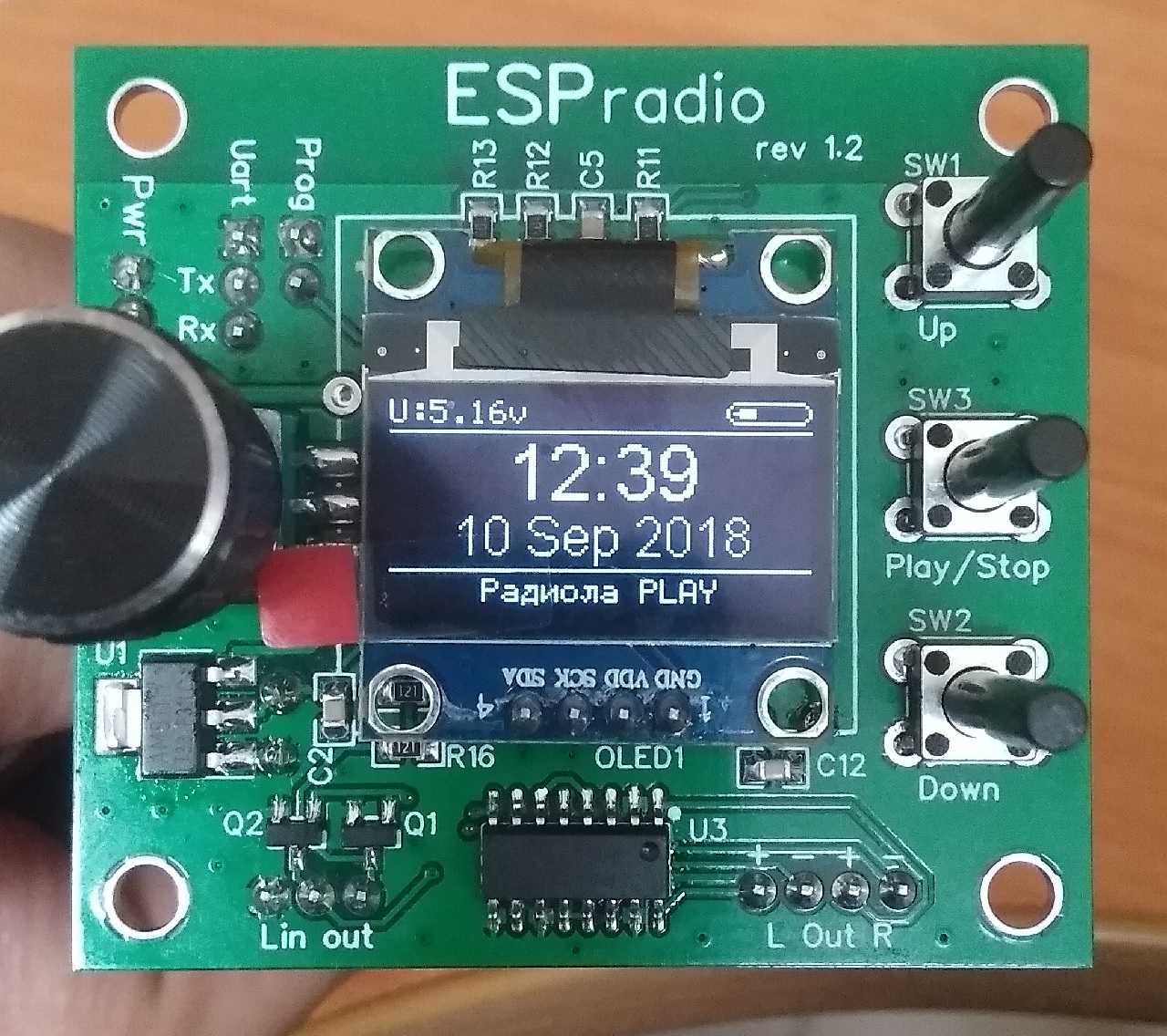

Если прошивка прошла успешно выключаем приемник, ждем 5-10сек и подаем питание если все сделано правильно приемник начнет процесс загрузки и инициализации.
